ABLOY EL461 – elektromechanický úzký zámek
Kód: EL002003Související produkty
Backset: 30
Na objednávku
| EL002077
EAN: 6416495228753
Můžeme doručit do:
15.9.2025
21 096,35 Kč
16 852,15 Kč
13 927,40 Kč
bez DPH
Backset: 35
Dodání do 3 dnů
| EL002003
EAN: 6416495228760
Můžeme doručit do:
8.9.2025
19 916,60 Kč
16 167,16 Kč
13 361,29 Kč
bez DPH
Backset: 40
Na objednávku
| EL002589
EAN: 6416495228777
Můžeme doručit do:
15.9.2025
21 096,35 Kč
16 852,15 Kč
13 927,40 Kč
bez DPH
Backset: 45
Na objednávku
| EL002098
EAN: 6416495228784
Můžeme doručit do:
15.9.2025
21 096,35 Kč
16 852,15 Kč
13 927,40 Kč
bez DPH
Detailní popis produktu

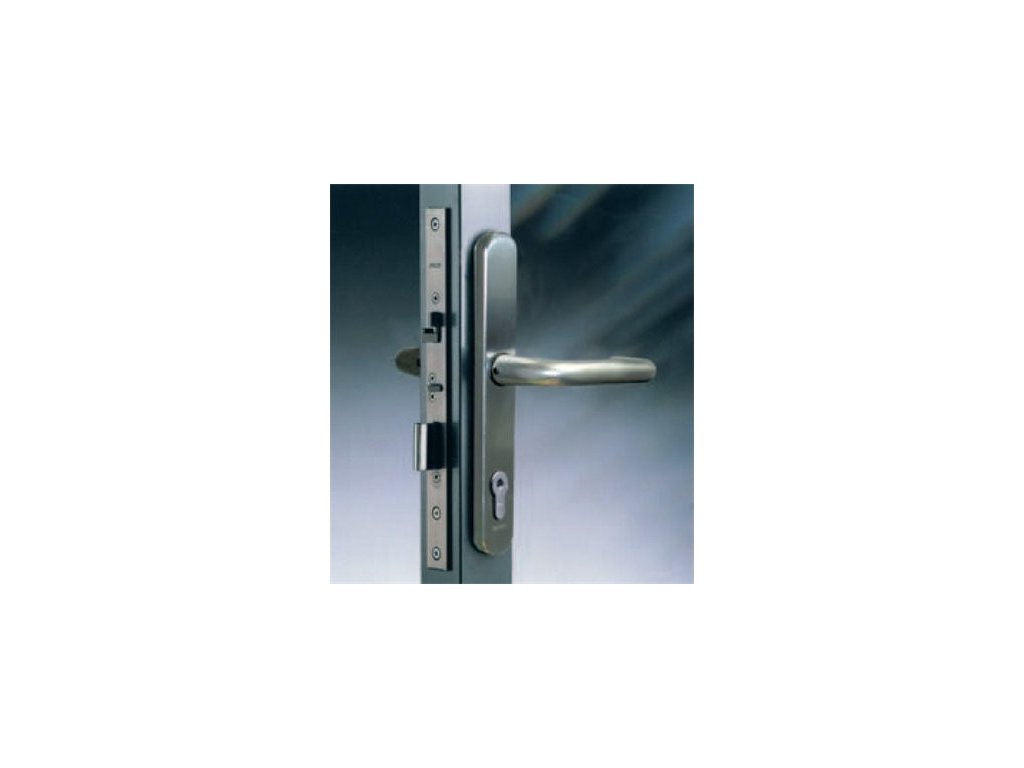

Elektromechanický samozamykací zámek FAB ASSA ABLOY EL461 s oboustrannou kontrolou vstupu - ÚZKÝ
- určený pro vnitřní i venkovní rámové dveře s úzkým profilem rámu
Použití Elektromechanický zámek FAB ASSA ABLOY EL461:
- Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu.
- Pro vnitřní i plášťové úzké dveře - například ALU profil.
- Lze použít do požárně odolných dveří.
- Lze použít do bezpečnostních dveří.
- Nedělený čtyřhran pro oboustrannou kontrolu vstupu.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Výhody Elektromechanický zámek FAB ASSA ABLOY EL461:
- pravolevý - oboustranná střelka
- samozamykací
- paniková funkce - pouze v reverzním režimu
- oboustranná kontrola vstupu - nedělený čtyřhran
- kompletní certifikace
- napájení v rozsahu 12-24V DC
- dvoubodové uzamčení dveří
- Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
- Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
- Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
- Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.
Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).
Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.
Možnosti nastavení zámku:
Zámek je vždy osazen kováním typu klika/klika.
„2“ fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
Zámek je vždy osazen kováním typu klika/klika.
„2“ fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
„3“ fail safe – funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Pro řešení únikových východů dle normy EN179 a EN1125 použijte elektromechanické zámky ASSA ABLOY EL460 nebo EL466.
Vhodné příslušenství:
Průchodka zadlabací rozpojitelná 10314-10-00 nebo zadlabací nerozpojitelná EA280 nebo vnější PAP
Čtyřhran nedělený 9x9/120mm
Technická data
| Napájení |
|
| Proudový odběr |
|
| Monitorovací kontakty |
|
| Rozsah pracovních teplot |
|
| Výsuv závor závora |
|
| Oboustranná střelka: |
|
| Signalizace |
|
| Vyráběné backsety |
|
Doplňkové parametry
| Kategorie: | Elekromechanické samozamykací zámky |
|---|---|
| Backset: | 30mm, 35mm, 45mm |
| Rozteč: | 92mm |
| napájení: | 12 – 24 V DC STAB +/- 10 % |
| monitorovací kontakty: | Max 0,5 A 30V AC/DC resist, 10 W |
| rozsah pracovních teplot: | -25°C až +70°C |
| výsuv závor: | závora 20 mm oboustranná střelka: 10 mm |
| vyráběné backsety: | standardně 35mm,na objednávku 30,40,45mm |
| šířka čelního štítu: | 24mm (na objednávku 28mm), nerez |
| čtyřhran: | nedělený 9mm čtyřhran, s redukcí lze použít i 8mm |
| cylindrická vložka: | DIN - europrofil |

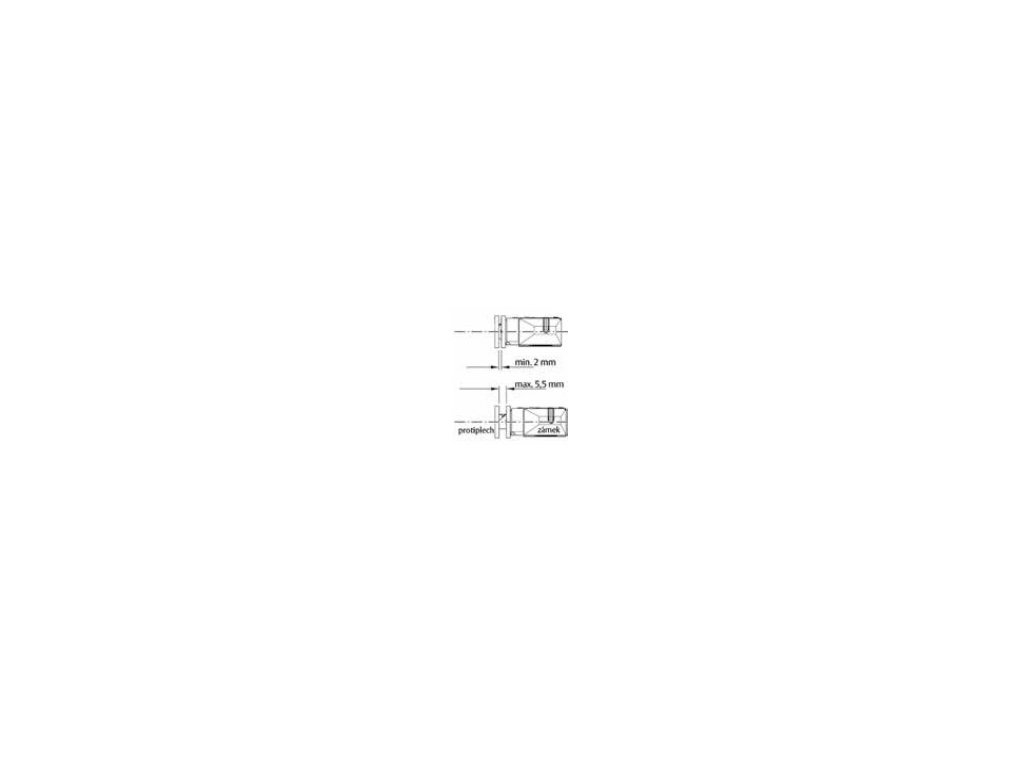

| dveřní vůle: | 2-5,5 mm |
| max.rozměry dveří: | v.2520 x š. 1320 mm Max.200kg |
-
CERTIFIKÁT (177.9 kB)
-
CERTIFIKÁT (784.7 kB)
-
MANUÁL (4.2 MB)
-
ÚDRŽBA ZÁMKŮ (717.5 kB)
-
PRODUKTOVÝ LIST (1.1 MB)
EL461-EL467 SETUP
