ABLOY EL566 Multipoint
Popis

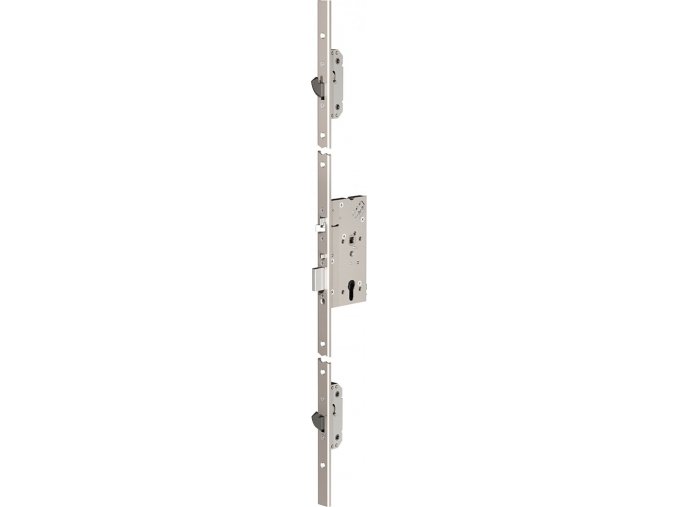

Elektromechanický samozamykací hluboký vícebodový zámek FAB ASSA ABLOY EL566 MULTIPOINT
Použití Elektromechanický samozamykací zámek FAB ASSA ABLOY EL566:
- Pro vnitřní i venkovní plné dveře.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
- Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
- Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
- Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
- Jednotné napájení 12 - 24 V DC.
- Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- ČSN EN 12209:2004 Stavební kování.
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy
Vhodné příslušenství:
- bezpečnostní kování IKON SX03 (klika-klika)
- kabel s konektorem EA218 (6m), EA219 (10m)
- kabelová průchodka zadlabací 10314-10
- kabelová průchodka pro vnější montáž PAP
- vnější protiplech - čelní štít EA325
- Po uzavření dveří se zámek automaticky uzamkne - vysune se závora s háky a zablokuje se střelka.
- Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
- "0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky. - "1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Backset | 55mm, 65mm, 100mm, 60mm |
délka čelního štítu | 1760, 2000 |
rozteč | 72mm |
napájení | 12-24V DC STAB +- 10% |
monitorovací kontakty | Max 0,5 A 30V AC/DC resist, 10 W |
rozsah pracovních teplot | -25°C až +70°C |
výsuv závor | závora 20mm,oboustranná střelka:10mm,háky 24mm |
vyráběné backsety | standardně 55mm, na objednávku 60,65,80 a 100mm |
šířka čelního štítu | 24mm,nerez |
čtyřhran | dělený 9mm čtyřhran, s redukcí lze použít i 8mm |
cylindrická vložka | DIN - europrofil |
dveřní vůle | 2-5,5 mm |
max.rozměry dveří | v.2520 x š. 1320 mm Max.200kg |
