Elektromotorický samozamykací zámek FAB ASSA ABLOY EL520 HLUBOKÝ s externí ústřednou EA420

Cena od 28 199,80 Kč bez DPH
od 34 121,76 Kč
Značka FAB ASSA ABLOY
Kategorie Elektromotorické samozamykací zámky
Zvolte variantu
Kód produktu EL000814 backset: 55 Momentálně nedostupné 34 121,76 Kč
28 199,80 Kč bez DPH

Kód produktu EL001616 backset: 60 Momentálně nedostupné 35 580,29 Kč
29 405,20 Kč bez DPH

Kód produktu EL000922 backset: 65 Skladem u dodavatele (cca 3 prac.dny) (1 ks) 35 580,29 Kč
29 405,20 Kč bez DPH

Kód produktu EL001510 backset: 80 Momentálně nedostupné 35 848,19 Kč
29 626,60 Kč bez DPH

Kód produktu EL001883 backset: 100 Momentálně nedostupné 35 848,19 Kč
29 626,60 Kč bez DPH


Elektromotorický zámek FAB ASSA ABLOY EL520 HLUBOKÝ s externí ústřednou EA420


Použití ELEKTROMOTORICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY CERTA EL520:

  • Pro vnitřní i venkovní plné dveře.
  • ELEKTROMOTORICKÝ HLUBOKÝ SAMOZAMYKACÍ ZÁMEK EL520 vhodný pro dveře s velkým počtem průchodů 200 a více za den.
  • Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
  • Zámek ASSA ABLOY CERTA EL520 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
  • Lze použít do požárně odolných dveří.


Výhody ELEKTROMOTORICKÝ SAMOZAMYKACÍ ZÁMEK ASSA ABLOY CERTA EL520:

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
  • Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
  • Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
  • Rychlé odemčení zámku 0,7s.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2

  • ČSN EN 1627 - Odolnost proti násilnému vniknutí
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
  • STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

 Doporučené příslušenství:



Funkce zámku

  • Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
  • Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
  • Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
  • V případě výpadku napájení zůstává zámek v uzamčeném stavu.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Poznámka:

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.



Provozní režimy:

  • Impulzní
    • po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15s.
    • doba otevření se volí pomocí spínačů DIP
    • po uplynutí této doby se zámek ve dveřích znovu uzamkne
    • při otevření dveří dojde po zavření k okamžitému uzamčení
  • Trvalý
    • zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim)
    • po přerušení signálu se zámek uzamkne

Balení obsahuje:
zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče

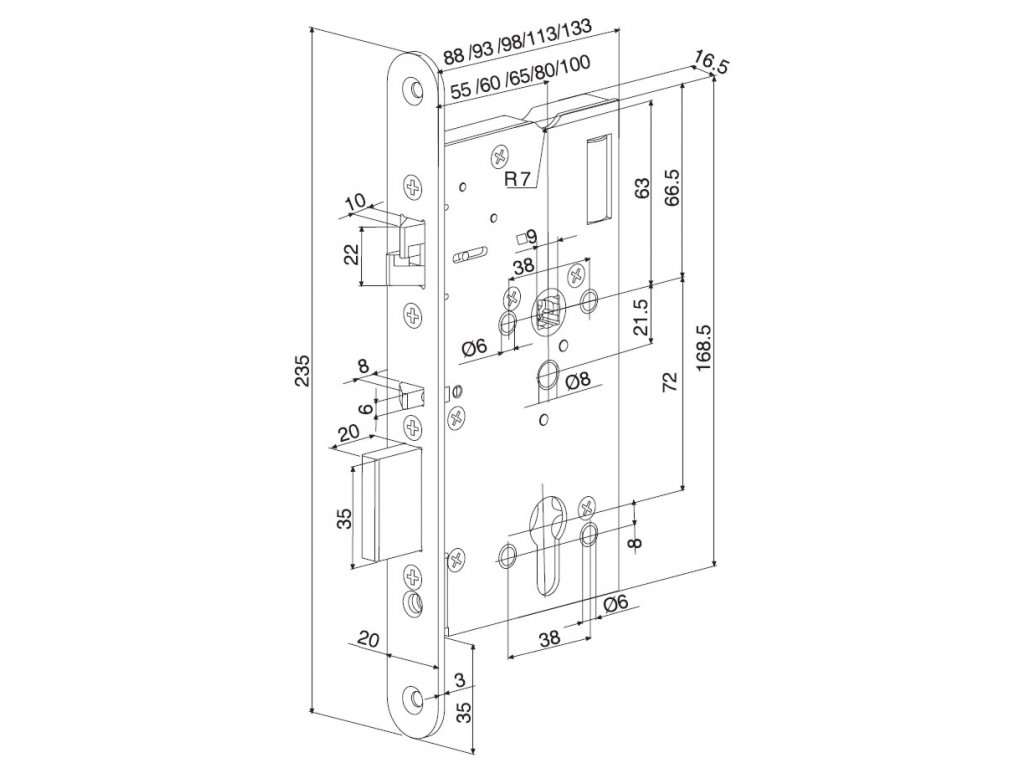

Backset 55mm, 65mm, 100mm, 60mm, 80mm
rozteč 72mm
napájení 12-24 V DC +/- 15%, 12-18 V AC -10%/+15%
monitorovací kontakty Max 0,8 A 30V AC/DC resist, 20 W
rozsah pracovních teplot -25°C až +70°C
výsuv závor závora 20mm,oboustranná střelka:10mm
nastavitelná doba odemčení 2-15 sec
vyráběné backsety standardně 55mm, na objednávku 60,65,80 a 100mm
šířka čelního štítu 20mm (na objednávku 24mm), nerez
čtyřhran nedělený 9mm
cylindrická vložka DIN - europrofil
dveřní vůle 2-5,5mm
