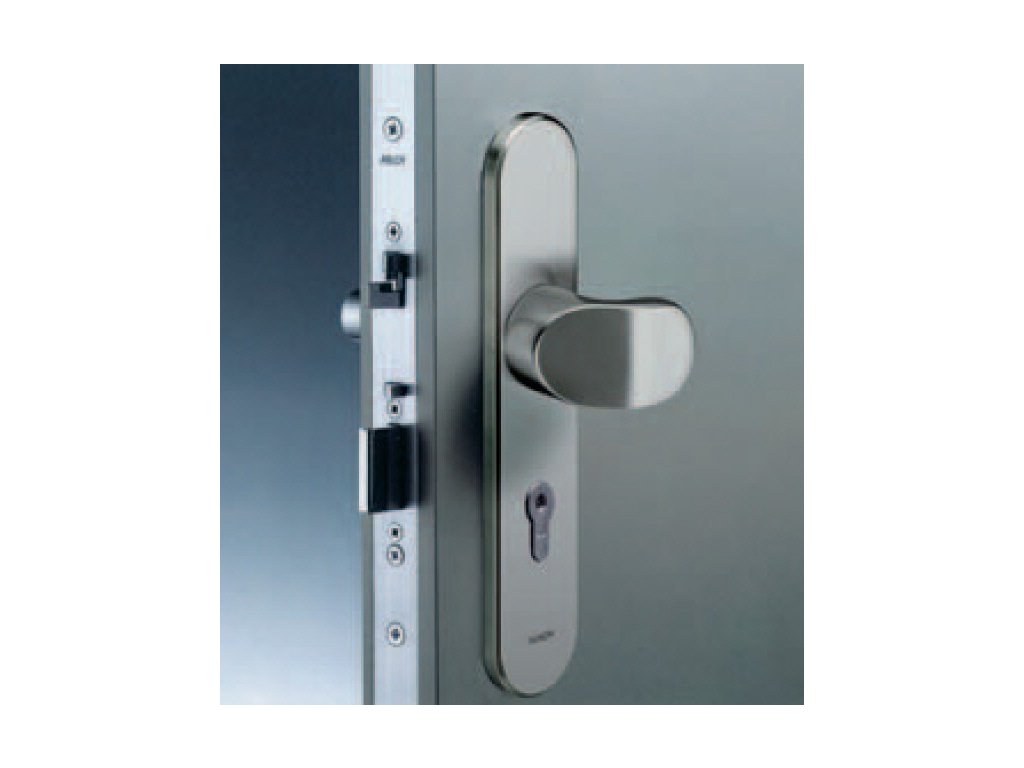

Mechanický samozamykací vícebodý zámek ABLOY EL366 se signalizací

Neohodnoceno

  • 1 z 5


Mechanický samozamykací hluboký vícebodový zámek ASSA ABLOY EL366, se signalizací.

Cena od 16 850 Kč bez DPH
od 20 388,50 Kč
Značka FAB (ASSA ABLOY)
Kategorie Mechanické samozamykací zámky
Zvolte variantu
Kód produktu EL002131 backset: 55
Délka štítu: 1760
Na dotaz 20 388,50 Kč
16 850 Kč bez DPH

Kód produktu EL002616 backset: 55
Délka štítu: 2000
Na dotaz 20 993,50 Kč
17 350 Kč bez DPH

Kód produktu EL002612 backset: 60
Délka štítu: 1760
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH

Kód produktu EL002617 backset: 60
Délka štítu: 2000
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH

Kód produktu EL002613 backset: 65
Délka štítu: 1760
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH

Kód produktu EL002618 backset: 65
Délka štítu: 2000
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH

Kód produktu EL002615 backset: 100
Délka štítu: 1760
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH

Kód produktu EL002620 backset: 100
Délka štítu: 2000
Na dotaz 21 888,90 Kč
18 090 Kč bez DPH


Mechanický samozamykací hluboký vícebodový zámek ASSA ABLOY EL366, se signalizací, zadlabávací zámek.


Použití MECHANICKÝ SAMOZAMYKACÍ MULTIFUNKČNÍ HLUBOKÝ VÍCEBODOVÝ ZÁMEK ASSA ABLOY EL366:

  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Lze použít do požárně odolných dveří.
  • Zadlabací zámek do dveří
  • Lze použít pro panikové únikové východy.
  • Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
  • Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.

Technické informace:

Použití do protipožárních dveří Ano
Rozměr rozteč kování 72mm
Monitorovací kontakty max.0,5A 30V AC/DC resit. 10W
Rozsah pracovních teplot -25°C až +70°C
Výsuv závor závora 20mm, oboustranná střelka 10mm, háky 24mm
Vyráběné backsety 55,60,65mm
Šířka čelního štítu 24mm, nerez
Čtyřhran nedělený 9mm, s redukcí lze použít i 8mm
Cylindrická vložka DIN - europrofil
Dveřní vůle 2-5,5mm
Max. rozměry dveří v.2520 x š. 1320mm, max.200kg
Obsah balení zámek, návod, upevňovací šrouby, redukce 9 na 8mm, červíky
Signalizace stavu zámku a) dveře otevřené/zavřené b) klíč odemyká/volný c) klika stisknutá/volná d) závora zatažená e) závora vysunutá
Dle normy EN1125, EN179, EN1634, BT3

Výhody
  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
  • Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
  • Možnost monitorování činnosti zámku - "Signalizace" v části "Technická data".

Certifikace
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

  • Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
  • Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
  • Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.

Vhodná sestava

Provozní režimy

Panikový zámek se signalizací EL366 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL166 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

Zámek EL366 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří.



Samozamykací funkce

Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou ( u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran.

Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze odemknout.

Rozteč kování 72mm
Backset 55mm, 60mm, 65mm, 80mm, 100mm
Čtyřhran nedělený 9mm
Hloubka zádlabu 98mm, 88mm, 93mm, 113mm, 133mm
Panikový ano
Protipožární ano
Samozamykací ano
Šířka čela 24mm
