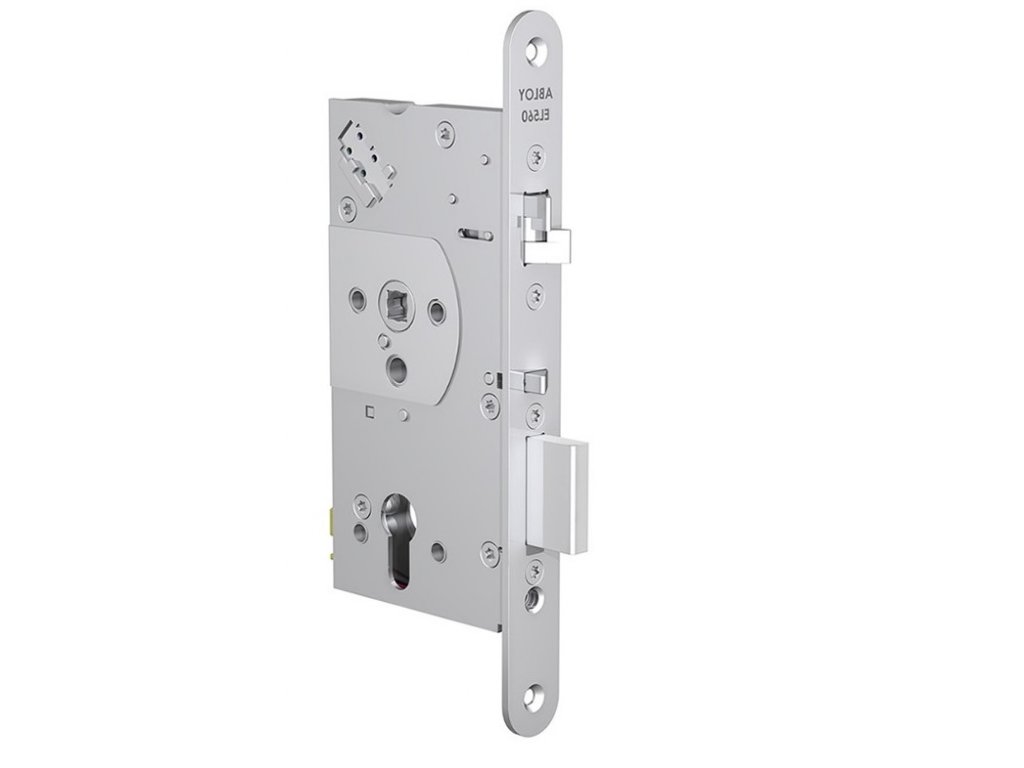

ABLOY EL561 – Elektromechanický hluboký zámek
ABLOY EL561 – Elektromechanický hluboký zámek
Popis
Elektromechanický samozamykací zámek FAB ASSA ABLOY EL561 - s oboustrannou kontrolou vstupu určený pro vnitřní i venkovní plné dveře.
Použití Elektromechanický zámek FAB ASSA ABLOY EL561:
- Vhodný pro požárně odolné dveře s oboustrannou kontrolou vstupu .
- Pro vnitřní i plášťové plné dveře - např. dřevěné.
- Lze použít do požárně odolných dveří.
- Lze použít do bezpečnostních dveří.
- Nedělený čtyřhran pro oboustrannou kontrolu vstupu.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Výhody Elektromechanický zámek FAB ASSA ABLOY EL561:
- pravolevý - oboustranná střelka
- samozamykací
- paniková funkce - pouze v reverzním režimu
- kompletní certifikace
- napájení v rozsahu 12-24V DC
- dvoubodové uzamčení dveří
Popis funkcí zámku
- Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
- Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
- Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
- zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.
Monitorovací funkceDveře – otevřeny / zavřenyKlika – stisknuta / volnáKlíč – odemyká / volnýZávora - zatažena / vysunutaNutné použít kabel EA218 (6m) nebo EA219 (10m).
Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech.
Otevření zámku je možné pomocí cylindrické vložky z obou stran.
Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout ale pouze odemknout.
Možnosti nastavení zámku:Zámek je vždy osazen kováním typu klika/klika.„2“ fail secureObě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.„3“ fail safe – funkce EPSObě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky. Pro řešení únikových východů dle normy EN179 a EN1125 použijte zámky EL560 nebo EL566.
Technické informace
| Typ |
ABLOY EL561 – elektromechanický hluboký zámek |
| Název |
ABLOY EL561 – elektromechanický hluboký zámek |
| Výrobce |
Assa Abloy |
| Použití do protipožárních dveří |
Ano |
| Proudový odběr |
12V DC 240mA v klidu, max.. 550mA 24V DC 130mA v klidu, max. 300mA |
| Napájecí napětí |
12-24V DC STAB +- 10% |
| Rozměr |
rozteč zámku 72mm |
| Monitorovací kontakty |
max. 0,5 A 30V AC/DC resist, 10W |
| Rozsah pracovních teplot |
-25°C až +70°C |
| Výsuv závor |
závora 20mm, oboustranná střelka 10mm |
| Vyráběné backsety |
55,60,65,80,100mm |
| Šířka čelního štítu |
20mm, nerez |
| Čtyřhran |
nedělený 9mm čtyřhran s redukcí lze použít 8mm |
| Cylindrická vložka |
DIN - europrofil |
| Dveřní vůle |
2-5,5mm |
| Max. rozměry dveří |
v.2520mm x š.1320mm, max. 200kg |
| Obsah balení |
zámek, návod, červíky, upevňovací šrouby, redukce 9 na 8mm |
| Signalizace stavu zámku |
a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené |
|
Backset
|
55mm, 65mm, 80mm, 100mm |
|
Rozteč
|
72mm |
|
napájení
|
12-24V DC STAB +- 10% |
|
monitorovací kontakty
|
max. 0,5 A 30V AC/DC resist, 10W |
|
rozsah pracovních teplot
|
-25°C až +70°C |
|
výsuv závor
|
závora 20mm, oboustranná střelka 10mm |
|
vyráběné backsety
|
standardně 55mm, na objednávku 60,65,80 a 100mm |
|
šířka čelního štítu
|
20mm (na objednávku 24mm), nerez |
|
čtyřhran
|
nedělený 9mm čtyřhran, s redukcí lze použít i 8mm |
|
cylindrická vložka
|
DIN - europrofil |
|
dveřní vůle
|
2-5,5 mm |
|
max.rozměry dveří
|
v.2520 x š. 1320 mm Max.200kg |
EL561-EL567 SETUP
